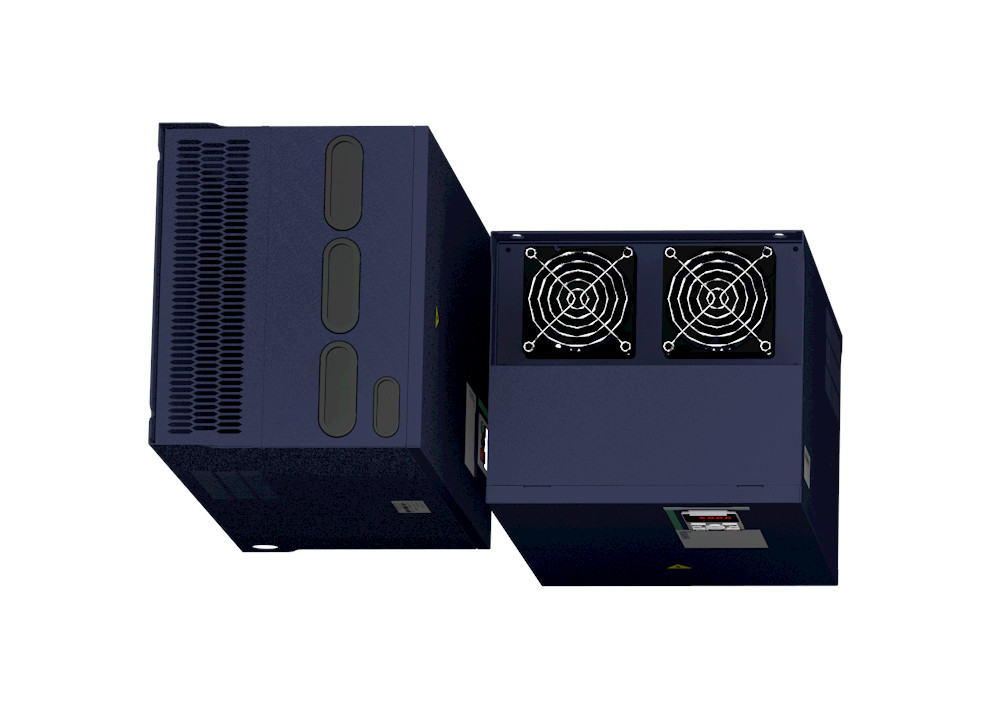

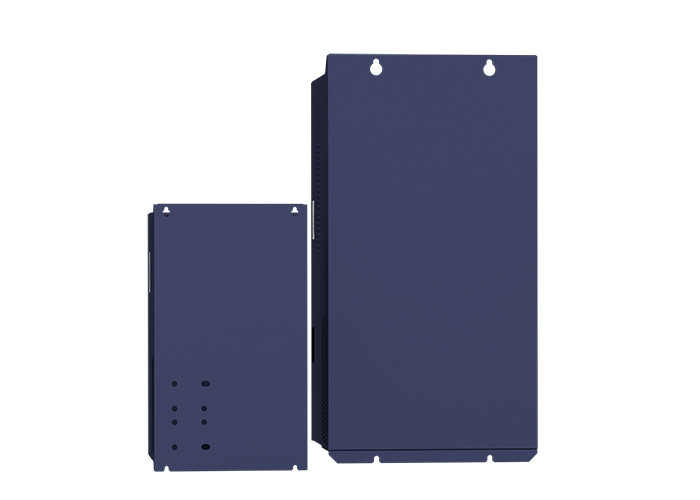

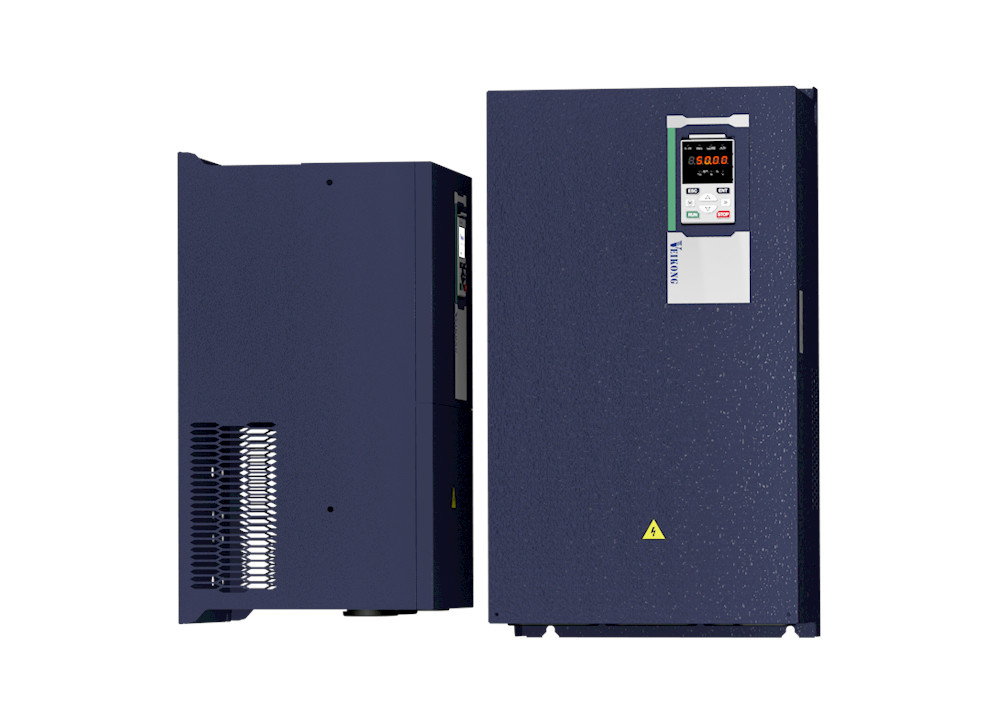

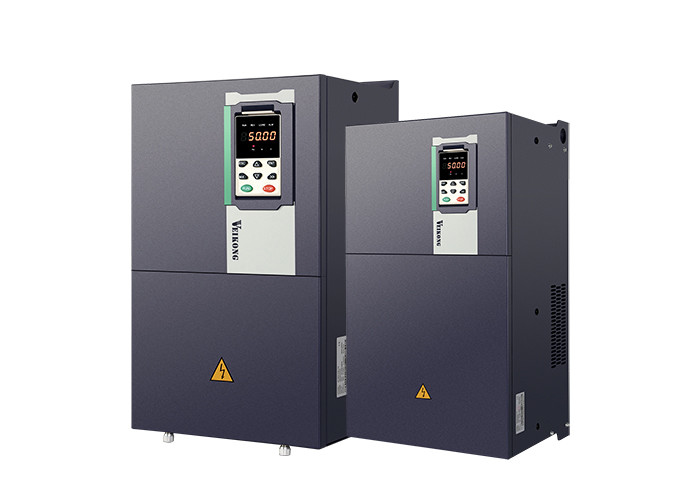

380V 22KW 30KW 37KW Inverter frekuensi variabel untuk pompa selam

Artikel

Spesifikasi

Input

Tegangan Masuk

1fase/3fase 220V: 200V240V

3 fase 380V-480V:380V480V

Jangkauan fluktuasi tegangan yang diizinkan

-15%~10%

Frekuensi input

50Hz / 60Hz,fluktuasi kurang dari 5%

Output

Tegangan Keluar

3fase:0 ∞ tegangan masuk

Kapasitas overload

Aplikasi tujuan umum:60S untuk 150% dari arus nominal

Aplikasi beban ringan:60S untuk 120% dari arus nominal

Pengendalian

Modus kontrol

Kontrol V/f

Kontrol vektor fluks tanpa sensor tanpa kartu PG ((SVC)

Kontrol vektor fluks kecepatan sensor dengan kartu PG (VC)

Modus operasi

Kontrol kecepatan, kontrol torsi (SVC dan VC)

Jangkauan kecepatan

1Peraturan Menteri Perdagangan

1(SVC)

11000 (VC)

Keakuratan kontrol kecepatan

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Kecepatan respons

5Hz ((V/f)

20Hz (SVC)

50Hz ((VC)

rentang frekuensi

0.00 ¢ 600,00 Hz(V/f)

0.00 ¢200.00Hz(SVC)

0.00 ¢ 400 Hz(VC)

Resolusi frekuensi input

Pengaturan digital: 0,01 Hz

Pengaturan analog: frekuensi maksimum x 0,1%

Torsi start

150%/0,5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Keakuratan kontrol torsi

SVC:dalam 5Hz10%,di atas 5Hz5%

VC:30,0%

Kurva V/f

Jenis kurva V / f: garis lurus, multipoint, fungsi daya, pemisahan V / f;

Dukungan peningkatan torsi: peningkatan torsi otomatis (pengaturan pabrik), peningkatan torsi manual

Ramp pemberian frekuensi

Mendukung akselerasi dan perlambatan linear dan kurva S;

4 kelompok waktu akselerasi dan decelerasi, rentang pengaturan 0,00s ~ 60000s

Kontrol tegangan bus DC

Kontrol stall overvoltage: Batasi produksi tenaga motor dengan menyesuaikan frekuensi output untuk menghindari melewatkan kesalahan tegangan;

Kontrol stall di bawah tegangan: mengontrol konsumsi daya motor dengan menyesuaikan frekuensi output untuk menghindari kegagalan yaw

VdcMax Control: Batasi jumlah daya yang dihasilkan oleh motor dengan menyesuaikan frekuensi output untuk menghindari over-voltage trip;

Kontrol VdcMin: Mengontrol konsumsi daya motor dengan menyesuaikan frekuensi output, untuk menghindari kesalahan jump undervoltage

Frekuensi pembawa

1kHz 12kHz ((Berbeda-beda tergantung pada jenisnya)

Metode memulai

Memulai langsung (bisa ditumpuk rem DC); kecepatan pelacakan memulai

Metode Stop

Hentikan perlambatan (bisa ditumpuk dengan pengereman DC); bebas untuk berhenti

Fungsi kontrol utama

Kontrol jog, kontrol droop, hingga 16 kecepatan operasi, menghindari kecepatan berbahaya, operasi frekuensi ayunan, akselerasi dan decelerasi waktu beralih, pemisahan VF, over excitation braking,kontrol PID proses, fungsi tidur dan bangun, built-in logika PLC sederhana, terminal Input dan output virtual, built-in unit delay, built-in unit perbandingan dan unit logika, cadangan parameter dan pemulihan,catatan kesalahan yang sempurna, kesalahan reset, dua kelompok parameter motor bebas switching, perangkat lunak swap kabel output, terminal UP / DOWN

Fungsi

Keypad

LED Digital keyboard dan LCD keyboard (opsional)

Komunikasi

Standar:

Komunikasi MODBUS

Bisa dibuka dan diproses (dalam pengembangan)

Kartu PG

Incremental Encoder Interface Card (Differential Output dan Open Collector),Kartu transformator putar

Input terminal

Standar:

5 terminal masukan digital, salah satunya mendukung masukan pulsa kecepatan tinggi hingga 50 kHz;

2 terminal input analog, mendukung input tegangan 0 ~ 10V atau input arus 0 ~ 20mA;

Kartu opsi:

4 terminal input digital

2 terminal input analog.support-10V-+10V input tegangan

Terminal output

standar:

1 terminal output digital;

1 terminal output pulsa kecepatan tinggi (tipe kolektor terbuka), mendukung output sinyal gelombang persegi 0 ~ 50kHz;

1 terminal output relay ((relay kedua adalah pilihan)

2 terminal output analog, mendukung output arus 0 ~ 20mA atau output tegangan 0 ~ 10V;

Kartu opsi: 4 terminal output digital

Perlindungan

Lihat Bab 6 "Penyelesaian Masalah dan Tindakan Balap" untuk fungsi perlindungan.

Lingkungan

Lokasi pemasangan

Di dalam ruangan, tidak ada sinar matahari langsung, debu, gas korosif, gas mudah terbakar, asap minyak, uap, tetesan atau garam.

Ketinggian

0-3000m. Inverter akan dirating jika ketinggian lebih dari1000m dan arus output nominal akan berkurang sebesar 1% jika peningkatan ketinggian sebesar 100m

Suhu lingkungan

-10°C~+40°C,maksimum 50°C (dikurangi jika suhu sekitarnya antara 40°C dan 50°C) Penurunan arus output nominal sebesar 1,5% jika suhu meningkat sebesar 1°C

Kelembaban

Kurang dari 95% RH, tanpa kondensasi

Getaran

Kurang dari 5,9 m/s²(0,6 g)

Suhu penyimpanan

-20°C ~ +60°C

lainnya

Pemasangan

Kabinet yang dipasang di dinding, kontrol lantai, transmural

Tingkat perlindungan

IP20

metode pendinginan

Pendinginan udara paksa

EMC

CE ROHS

Filter EMC internal

Sesuai dengan EN61800-3

Kategori C3

3^rdLingkungan
