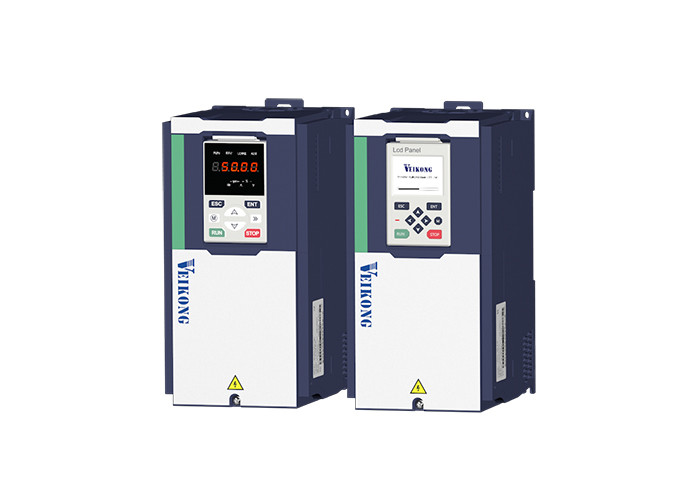

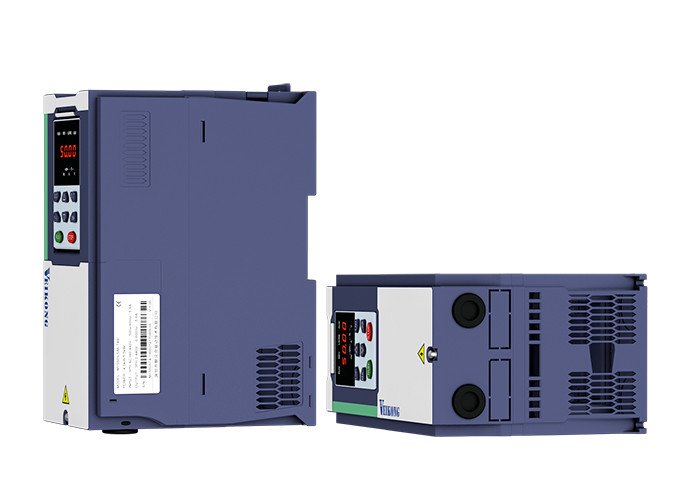

Kompak dan ringan VFD Variable Frequency Drive untuk pemasangan yang mudah

Artikel

Spesifikasi

Input

Tegangan Masuk

1fase/3fase 220V: 200V240V

3 fase 380V-480V:380V480V

Jangkauan fluktuasi tegangan yang diizinkan

-15%~10%

Frekuensi input

50Hz / 60Hz,fluktuasi kurang dari 5%

Output

Tegangan Keluar

3fase:0 ∞ tegangan masuk

Kapasitas overload

Aplikasi tujuan umum:60S untuk 150% dari arus nominal

Aplikasi beban ringan:60S untuk 120% dari arus nominal

Pengendalian

Modus kontrol

Kontrol V/f

Kontrol vektor fluks tanpa sensor tanpa kartu PG ((SVC)

Kontrol vektor fluks kecepatan sensor dengan kartu PG (VC)

Modus operasi

Kontrol kecepatan, kontrol torsi (SVC dan VC)

Jangkauan kecepatan

1Peraturan Menteri Perdagangan

1(SVC)

11000 (VC)

Keakuratan kontrol kecepatan

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Kecepatan respons

5Hz ((V/f)

20Hz (SVC)

50Hz ((VC)

Jangkauan frekuensi

0.00 ¢ 600,00 Hz(V/f)

0.00 ¢200.00Hz(SVC)

0.00 ¢ 400 Hz(VC)

Resolusi frekuensi input

Pengaturan digital: 0,01 Hz

Pengaturan analog: frekuensi maksimum x 0,1%

Torsi start

150%/0,5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Keakuratan kontrol torsi

SVC:dalam 5Hz10%,di atas 5Hz5%

VC:30,0%

Kurva V/f

Jenis kurva V / f: garis lurus, multi-titik, fungsi daya, pemisahan V / f;

Dukungan peningkatan torsi: peningkatan torsi otomatis (pengaturan pabrik), peningkatan torsi manual

Ramp pemberian frekuensi

Mendukung akselerasi dan perlambatan linear dan kurva S;

4 kelompok waktu akselerasi dan decelerasi, rentang pengaturan 0,00s ~ 60000s

Kontrol tegangan bus DC

Kontrol stall over-voltage: Batasi pembangkit listrik motor dengan menyesuaikan frekuensi output untuk menghindari melewatkan kesalahan tegangan;

Kontrol stall di bawah tegangan: mengontrol konsumsi daya motor dengan menyesuaikan frekuensi output untuk menghindari kegagalan yaw

VdcMax Control: Batasi jumlah daya yang dihasilkan oleh motor dengan menyesuaikan frekuensi output untuk menghindari over-voltage trip;

Vdc Min kontrol: Mengontrol konsumsi daya motor dengan menyesuaikan frekuensi output, untuk menghindari lompatan di bawah tegangan kesalahan

Frekuensi pembawa

1kHz 12kHz ((Berbeda-beda tergantung pada jenisnya)

Metode memulai

Memulai langsung (bisa ditumpuk rem DC); kecepatan pelacakan memulai

Metode Stop

Hentikan perlambatan (bisa ditumpuk dengan pengereman DC); bebas untuk berhenti

Fungsi kontrol utama

Kontrol jog, kontrol droop, hingga 16 kecepatan operasi, menghindari kecepatan berbahaya, operasi frekuensi ayunan, akselerasi dan decelerasi waktu beralih, pemisahan VF, over excitation braking,kontrol PID proses, fungsi tidur dan bangun, built-in logika PLC sederhana, terminal Input dan output virtual, built-in unit delay, built-in unit perbandingan dan unit logika, cadangan parameter dan pemulihan,catatan kesalahan yang sempurna, kesalahan reset, dua kelompok parameter motor bebas switching, perangkat lunak swap kabel output, terminal UP / DOWN

Fungsi

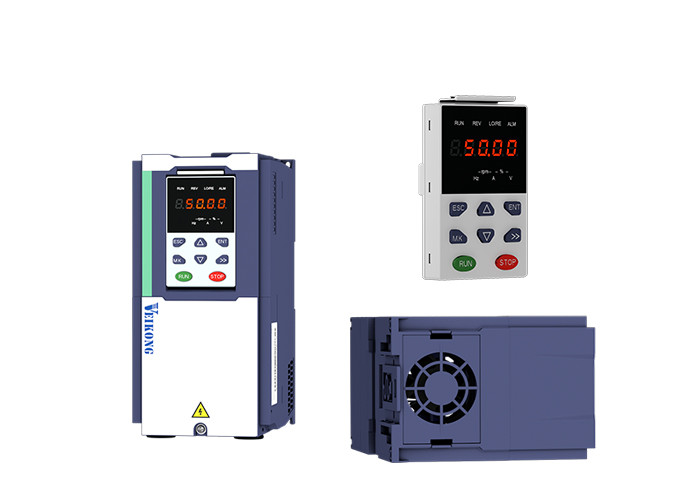

Keypad

LED Digital keyboard dan LCD keyboard (opsional)

Komunikasi

Standar:

Komunikasi MODBUS

Bisa dibuka dan diproses (dalam pengembangan)

Kartu PG

Incremental Encoder Interface Card (Differential Output dan Open Collector),Kartu transformator putar

Input terminal

Standar:

5 terminal masukan digital, salah satunya mendukung masukan pulsa kecepatan tinggi hingga 50 kHz;

2 terminal input analog, mendukung input tegangan 0 ~ 10V atau input arus 0 ~ 20mA;

Kartu opsi:

4 terminal input digital

2 terminal input analog.support-10V-+10V input tegangan

Terminal output

standar:

1 terminal output digital;

1 terminal output pulsa berkecepatan tinggi (tipe kolektor terbuka), mendukung output sinyal gelombang persegi 0 ~ 50kHz;

1 terminal output relay ((relay kedua adalah pilihan)

2 terminal output analog, mendukung output arus 0 ~ 20mA atau output tegangan 0 ~ 10V;

Kartu opsi: 4 terminal output digital

Perlindungan

Lihat Bab 6 "Penyelesaian Masalah dan Tindakan Balap" untuk fungsi perlindungan.

Lingkungan

Lokasi pemasangan

Di dalam ruangan, tidak ada sinar matahari langsung, debu, gas korosif, gas mudah terbakar, asap minyak, uap, tetesan atau garam.

Ketinggian

0-3000m. Inverter akan dirating jika ketinggian lebih dari1000m dan arus output nominal akan berkurang sebesar 1% jika peningkatan ketinggian sebesar 100m

Suhu lingkungan

-10°C~+40°C,maksimum 50°C (dikurangi jika suhu lingkungan antara 40°C dan 50°C) Penurunan arus output nominal sebesar 1,5% jika suhu meningkat sebesar 1°C

Kelembaban

Kurang dari 95% RH, tanpa kondensasi

Getaran

Kurang dari 5,9 m/s²(0,6 g)

Suhu penyimpanan

-20°C ~ +60°C

lainnya

Pemasangan

Kabinet yang dipasang di dinding, kontrol lantai, transmural

Tingkat perlindungan

IP20

metode pendinginan

Pendinginan udara paksa

EMC

CE ROHS

Filter EMC internal

Sesuai dengan EN61800-3

Kategori C3

3^rdLingkungan

Model

Kapasitas daya

(KVA)

arus masuk

(A)

Arus keluaran ((A)

Motor yang dapat disesuaikan

(KW)

Ukuran

Unit rem

Beban berat

Beban ringan

Tiga fase: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

Ukuran A

Internal

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

Ukuran B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

Ukuran C

Internal

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

Ukuran D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

Ukuran E

pilihan

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

Ukuran F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

Ukuran G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

Bagian luar

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

Ukuran H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

Ukuran I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

Ukuran J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

Ukuran K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

Ukuran L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

Ukuran M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

Ukuran N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

Ukuran O

VFD500-630GT4

710

1080

1120.

/

630

Ukuran O

VFD500-710GT4

790

1200

1260

/

710

Ukuran O

Fase tunggal: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

Ukuran A

Dibangun

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

Ukuran A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

Ukuran A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

Ukuran A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

Ukuran B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

Ukuran C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

Ukuran C
