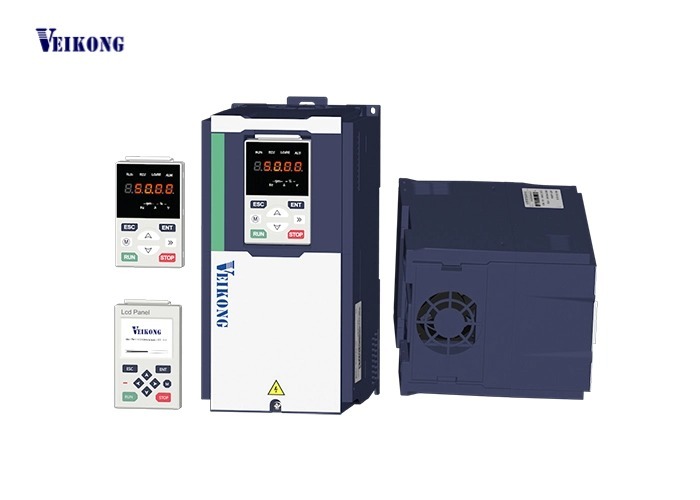

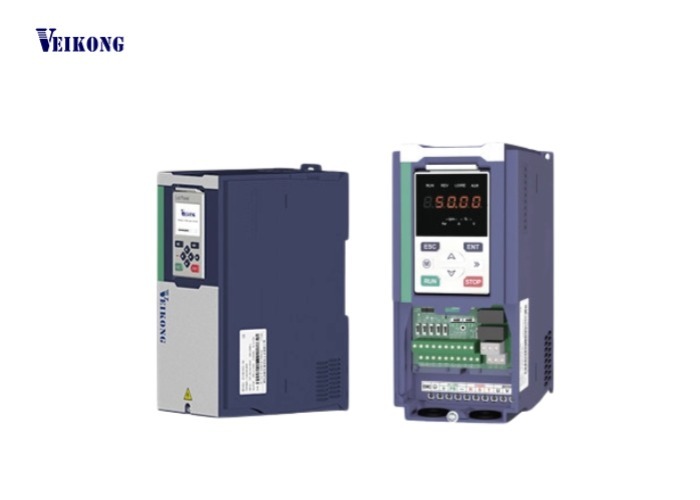

VFD530: Torsi lepas tinggi, operasi frekuensi tinggi, dan protokol komunikasi yang ekstensif

Fitur VFD530:

1, Dengan filter EMC C3 di dalam dan desain building-block untuk kartu ekspansi IO dan berbagai jenis kartu PG

2, Hingga torsi awal 200% pada 0HZ. Frekuensi keluar hingga 3000HZ.

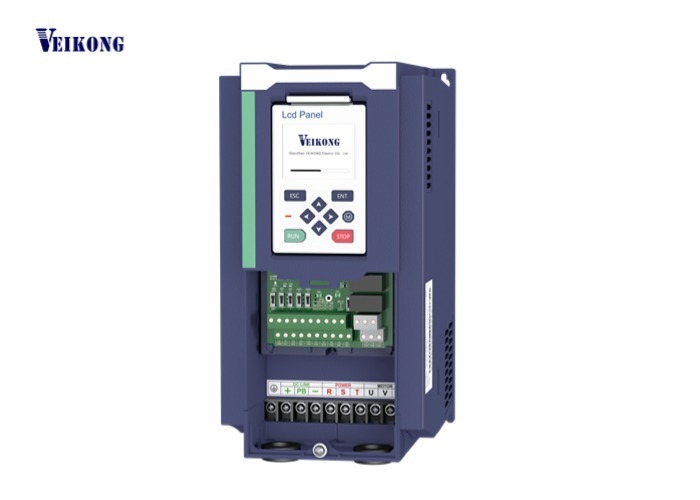

3, Mendukung keypad LCD opsional dan ganda tampilan keypad. mendukung alat PC. mendukung komunikasi modbus485, canopen, profinet.
4, Mendukung motor Asinkron & Sinkron.
5, Mendukung 2 loop PID untuk HVAC
6, Fungsi tidur dan fungsi hemat energi serta pemrograman PLC bawaan
7, Mekanisme logika rem khusus untuk derek dan kerekan, penguatan rem fluks magnetik
8, Mendukung dua grup parameter motor yang dapat mewujudkan kontrol pengalihan dua motor

VEIKONG  VFD terlaris

VFD500M adalah mini vfd kontrol vektor berkinerja tinggi

VFD500 adalah vfd umum berkinerja tinggi

VFD550 adalah vfd khusus berkinerja tinggi dengan kontrol posisi.

VFD530 adalah vfd khusus berkinerja tinggi dengan fungsi pengangkatan, mendukung 2 PID, mendukung motor Sinkron dan asinkron

VFD500-PV adalah inverter pompa surya.

VFD510 adalah inverter IP65

Data teknis VFD530:

Item		Spesifikasi
Masukan	Tegangan Masukan	1 fasa/3 fasa 220V:200V～240V 3 fasa 380V-480V:380V～480V
	Rentang fluktuasi Tegangan yang Diizinkan	-15%～10%
	Frekuensi Masukan	50Hz / 60Hz, fluktuasi kurang dari 5%
Keluaran	Tegangan Keluaran	3 fasa:0～tegangan masukan
	Kapasitas Kelebihan Beban	Aplikasi tujuan umum: 60S untuk 150% dari arus terukur Aplikasi beban ringan: 60S untuk 120% dari arus terukur
Kontrol	Mode Kontrol	Kontrol V/f Kontrol vektor fluks tanpa sensor tanpa kartu PG (SVC) Kontrol vektor fluks kecepatan sensor dengan kartu PG (VC)
	Mode Operasi	Kontrol kecepatan, Kontrol torsi (SVC dan VC)
	Rentang Kecepatan	1:100 (V/f) 1:200 (SVC) 1:1000 (VC)
	Akurasi Kontrol Kecepatan	±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC)
	Respons Kecepatan	5Hz (V/f) 20Hz (SVC) 50Hz (VC)
	rentang frekuensi	0.00～2000.00Hz (V/f) 0.00～200.00Hz (SVC) 0.00～400.00Hz (VC)
	Resolusi Frekuensi Masukan	Pengaturan Digital: 0.01 Hz Pengaturan Analog: frekuensi maksimum x 0.1%
	Torsi Awal	150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC)
	Akurasi Kontrol Torsi	SVC: dalam 5Hz10%, di atas 5Hz5% VC: 3.0%
	Kurva V/f	Jenis kurva V / f: garis lurus, multi-titik, fungsi daya, pemisahan V / f; Dukungan dorongan torsi: Dorongan torsi otomatis (pengaturan pabrik), dorongan torsi manual
	Tanjakan pemberian frekuensi	Mendukung percepatan dan perlambatan kurva linier dan S; 4 grup waktu percepatan dan perlambatan, rentang pengaturan 0.00s ~ 60000s
	Kontrol tegangan bus DC	Kontrol stall tegangan lebih: batasi pembangkitan daya motor dengan menyesuaikan frekuensi keluaran untuk menghindari kesalahan tegangan lompat; Kontrol stall tegangan kurang: kendalikan konsumsi daya motor dengan menyesuaikan frekuensi keluaran untuk menghindari kegagalan gulingan Kontrol VdcMax: Batasi jumlah daya yang dihasilkan oleh motor dengan menyesuaikan frekuensi keluaran untuk menghindari trip tegangan lebih; Kontrol VdcMin: Kendalikan konsumsi daya motor dengan menyesuaikan frekuensi keluaran, untuk menghindari kesalahan tegangan kurang lompat
	Frekuensi pembawa	1kHz～12kHz (Bervariasi tergantung pada jenisnya)
	Metode Mulai	Mulai langsung (dapat ditumpangkan rem DC); mulai pelacakan kecepatan
	Metode Berhenti	Berhenti perlambatan (dapat ditumpangkan pengereman DC); bebas berhenti
	Fungsi kontrol utama	Kontrol jog, kontrol droop, pengoperasian hingga 16 kecepatan, penghindaran kecepatan berbahaya, pengoperasian frekuensi ayun, pengalihan waktu percepatan dan perlambatan, pemisahan VF, pengereman eksitasi berlebih, kontrol PID proses, fungsi tidur dan bangun, logika PLC sederhana bawaan, terminal Input dan output virtual, unit penundaan bawaan, unit perbandingan bawaan dan unit logika, pencadangan dan pemulihan parameter, catatan kesalahan yang sempurna, reset kesalahan, dua grup pengalihan bebas parameter motor, pengkabelan output swap perangkat lunak, terminal UP / DOWN
Fungsi	Keypad	Keyboard Digital LED dan keypad LCD (opsi)
	Komunikasi	Standar: Komunikasi MODBUS CAN OPEN DAN PROFINET (DALAM PENGEMBANGAN)
	Kartu PG	Kartu Antarmuka Encoder Inkremental (Output Diferensial dan Kolektor Terbuka), Kartu transformator Putar
	Terminal Masukan	Standar: 5 terminal masukan digital, yang salah satunya mendukung masukan pulsa kecepatan tinggi hingga 50kHz; 2 terminal masukan analog, mendukung masukan tegangan 0 ~ 10V atau masukan arus 0 ~ 20mA; Kartu opsi: 4 terminal masukan digital 2 terminal masukan analog. mendukung-10V-+10V masukan tegangan
	Terminal Keluaran	standar: 1 terminal keluaran digital; 1 terminal keluaran pulsa kecepatan tinggi (tipe kolektor terbuka), mendukung keluaran sinyal gelombang persegi 0 ~ 50kHz; 1 terminal keluaran relai (relai kedua adalah opsi) 2 terminal keluaran analog, mendukung keluaran arus 0 ~ 20mA atau keluaran tegangan 0 ~ 10V; Kartu opsi: 4 terminal keluaran digital
Perlindungan	Lihat Bab 6 "Pemecahan Masalah dan Penanggulangan" untuk fungsi perlindungan
Lingkungan	Lokasi Pemasangan	Dalam ruangan, tidak ada sinar matahari langsung, debu, gas korosif, gas yang mudah terbakar, asap oli, uap, tetesan atau garam.
	Ketinggian	0-3000m. inverter akan diturunkan jika ketinggian lebih tinggi dari 1000m dan arus keluaran terukur akan berkurang sebesar 1% jika ketinggian meningkat sebesar 100m
	Suhu Lingkungan	-10°C~ +40°C, maksimum 50°C (diturunkan jika suhu lingkungan antara 40°C dan 50°C) Arus keluaran terukur berkurang sebesar 1.5% jika suhu meningkat sebesar 1°C
	Kelembaban	Kurang dari 95%RH, tanpa kondensasi
	Getaran	Kurang dari 5.9 m/s2 (0.6 g)
	Suhu Penyimpanan	-20°C ~ +60°C
Lainnya	Pemasangan	Dipasang di dinding, kabinet yang dikontrol lantai, transmural
	Tingkat Perlindungan	IP20
	metode pendinginan	Pendinginan udara paksa
EMC	CE ROHS	Filter EMC internal Sesuai dengan EN61800-3 Kategori C3 Lingkungan ke-3

Instruksi seri produk:

Model	Kapasitas Daya (KVA)	Arus Masukan (A)	Arus Keluaran (A)		Motor yang Dapat Disesuaikan (KW)	UKURAN	Unit Rem
			Beban berat	Beban ringan
Tiga fasa: 380-480V, 50/60Hz
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	UKURAN A	Internal
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	UKURAN B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	UKURAN C	Internal
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	UKURAN D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	UKURAN E	opsi
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	UKURAN F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	UKURAN G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		Eksternal
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	UKURAN H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	UKURAN I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	UKURAN J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	UKURAN K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	UKURAN L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	UKURAN M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	UKURAN N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	UKURAN O
VFD530-630GT4	710	1080	1120.	/	630	UKURAN O
VFD530-710GT4	790	1200	1260	/	710	UKURAN O
Satu fasa :220V ,50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	UKURAN A	Bawaan
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	UKURAN A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	UKURAN A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	UKURAN A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	UKURAN B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	UKURAN C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	UKURAN C
