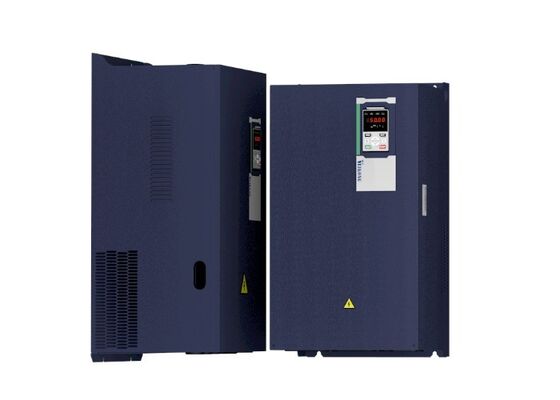

Inverter Crane Tugas Berat 380V VEIKONG CH530 dengan Kontrol Anti-Ayunan dan Rem untuk Penggerak AC 0.75-710kW

Pengantar Produk

VEIKONG CH530 adalah AC drive tugas berat yang dikembangkan untuk crane, electric hoists, winches, dan mesin angkat industri.Ini menggabungkan kontrol motor yang akurat dengan fungsi crane khusus untuk memberikan awal yang stabil, regulasi kecepatan yang mulus, koordinasi rem mekanik yang dapat diandalkan, dan kontrol beban yang ditingkatkan.

CH530 mendukung catu daya AC tiga fase 380V-480V dan mencakup nilai daya motor dari 0,75kW hingga 710kW. Ini dapat mengontrol motor asinkron dan motor sinkron magnet permanen,membuatnya cocok untuk sistem derek baru, peningkatan peralatan, dan proyek penggantian.

Dibandingkan dengan inverter umum konvensional, CH530 menawarkan fungsi khusus aplikasi untuk mengangkat, menurunkan, perjalanan troli, perjalanan jembatan, dan mekanisme berputar.Algoritma kontrol profesionalnya membantu meningkatkan keselamatan crane, efisiensi operasional, dan kenyamanan pengoperasian.

Produk Utama

• Drive frekuensi variabel khusus untuk derek dan peralatan angkat
• Tegangan input AC tiga fase 380V-480V
• Rentang daya yang luas dari 0,75kW hingga 710kW
• Pengendalian urutan rem mekanik profesional
• Hingga 150% torsi awal pada 0Hz dengan umpan balik encoder
• Kontrol anti-goyang terintegrasi untuk perjalanan troli dan jembatan
• Fungsi servo nol untuk perlindungan menahan beban tambahan
• Peningkatan kecepatan otomatis dalam kondisi beban ringan
• Pengurangan kecepatan otomatis dalam kondisi beban berat
• Akselerasi dan dekelerasi linier dan S-curve yang halus
• Makro parameter derek terintegrasi untuk pengoperasian cepat
• Dukungan untuk motor sinkron magnet permanen dan asinkron
• Komunikasi Modbus RTU standar
• Opsional komunikasi Ethernet industri dan bus lapangan
• Multiple encoder dan opsi ekspansi I/O
• Jaminan 24 bulan dan dukungan teknis profesional

Fitur Produk

Pengendalian Rem Mekanis yang Tepat

Koordinasi rem yang dapat diandalkan sangat penting untuk aplikasi derek dan angkat. CH530 mengontrol rem mekanik sesuai dengan arus motor, frekuensi output, dan pengaturan waktu yang dapat disesuaikan.

Sebelum rem mekanik dilepaskan, drive dapat menetapkan torsi motor yang diperlukan. Ini membantu mencegah beban yang ditangguhkan jatuh atau tergelincir selama startup.Penggerak mengkoordinasikan perlambatan motor dan penghentian rem untuk mencapai penghentian yang lancar dan terkontrol.

Beberapa parameter waktu rem dapat disesuaikan sesuai dengan struktur derek, karakteristik motor, kondisi beban, dan respons rem mekanis.

Kinerja memulai yang kuat dengan beban berat

CH530 memberikan kinerja torsi kecepatan rendah yang sangat baik untuk aplikasi angkat yang menuntut.

Hal ini memungkinkan motor untuk menghasilkan torsi yang cukup sebelum rem mekanis dilepaskan.dan peralatan lain yang sering dimulai dengan beban yang ditangguhkan.

Kontrol Anti-Slip untuk Keamanan Angkat

Algoritma anti-slip built-in membantu mencegah pergerakan beban yang tidak terduga selama mengangkat dan menurunkan. drive mempertahankan torsi motor yang stabil selama operasi kecepatan rendah, startup, dan perubahan arah.

Fungsi ini mengurangi risiko tergelincir beban yang disebabkan oleh torsi start yang tidak cukup atau koordinasi yang salah antara motor dan rem mekanis.

Teknologi Anti Sway Terintegrasi

Gelombang beban dapat mengurangi efisiensi crane dan membuat penentuan posisi yang akurat sulit. CH530 mencakup fungsi kontrol anti-gelombang untuk mekanisme perjalanan troli dan jembatan.

Dengan mengoptimalkan proses akselerasi dan decelerasi, drive membantu mengurangi osilasi beban yang ditangguhkan.Hal ini memungkinkan operator untuk menempatkan beban lebih cepat dan mengurangi penyesuaian maju dan mundur yang tidak perlu.

Fungsi menahan beban servo nol

Jika rem mekanik gagal menutup dengan benar atau tidak dapat memberikan kekuatan pegangan yang cukup, poros motor dapat mulai berputar. CH530 dapat mendeteksi gerakan ini dan mengaktifkan fungsi servo nol.

Penggerak menghasilkan torsi tahan untuk membantu mempertahankan posisi saat ini dari beban atau troli. Pada saat yang sama, alarm dapat dipicu untuk memberi tahu operator kondisi abnormal.

Peningkatan Kecepatan Beban Ringan Otomatis

Ketika beban sebenarnya lebih rendah dari beban nominal, CH530 dapat secara otomatis meningkatkan kecepatan operasi untuk memperpendek siklus kerja dan meningkatkan efisiensi penanganan.

Fungsi ini berguna untuk crane yang sering beroperasi dengan tingkat beban yang berbeda.

Pengurangan Kecepatan Otomatis dengan Beban Berat

Ketika beban berat atau kondisi overload terdeteksi, drive dapat secara otomatis mengurangi kecepatan operasi.dan komponen transmisi lainnya.

Kombinasi peningkatan kecepatan beban ringan dan pengurangan kecepatan beban berat memungkinkan crane untuk beroperasi secara efisien sambil mempertahankan kontrol beban yang dapat diandalkan.

Kontrol Kecepatan yang lancar

CH530 mendukung akselerasi dan perlambatan baik linier maupun S-curve.

Transisi kecepatan yang mulus membantu mengurangi dampak mekanik saat memulai, berhenti, dan perubahan arah.tali kawat, roda, dan struktur mekanik.

Multiple Crane Control Makro

Makro parameter derek yang sudah diprogram terintegrasi ke dalam CH530. Makro ini memberikan titik awal yang nyaman untuk mengkonfigurasi pengangkatan, perjalanan troli, perjalanan jembatan,dan sistem putar crane menara.

Insinyur yang mengoperasikan dapat memilih makro aplikasi yang relevan dan kemudian menyesuaikan parameter motor dan kontrol sesuai dengan peralatan yang sebenarnya.

Opsi Kontrol Motor Fleksibel

CH530 mendukung kontrol V / F, kontrol vektor tanpa sensor, dan kontrol vektor loop tertutup dengan umpan balik encoder.

Kontrol V/F cocok untuk aplikasi dengan persyaratan dasar kontrol kecepatan. Kontrol vektor tanpa sensor memberikan kinerja torsi dan kecepatan yang lebih baik tanpa encoder.Kontrol vektor loop tertutup menawarkan kontrol kecepatan dan torsi yang lebih akurat untuk aplikasi pengangkatan yang menuntut.

Aplikasi Tipikal

VEIKONG CH530 dapat digunakan dalam berbagai peralatan angkat dan penanganan bahan, termasuk:

• Mesin pengangkat kabel listrik
• Mesin pengangkat rantai
• Mesin penarik industri
• Keran udara
• Jembatan derek
• Keran gantry
• Jaring menara
• Jaring pelabuhan
• Keran pengolahan kontainer
• Sistem angkat konstruksi
• Mesin angkat tambang
• Keran metalurgi
• Keran bengkel
• Peralatan penanganan bahan gudang
• Mekanisme perjalanan troli dan jembatan
• Mekanisme putar derek

Keuntungan Aplikasi

Untuk Mesin Angkat

CH530 menyediakan torsi awal yang tinggi, kontrol rem profesional, perlindungan anti-seluncur, dan operasi kecepatan rendah yang stabil.

Untuk Perjalanan Trolley

Penggerak memberikan akselerasi yang mulus, pengaturan kecepatan yang akurat, dan kontrol anti-goyang.

Untuk Jembatan dan Gantry Travel

Pengaturan kecepatan ganda, kontrol kurva S, dan akselerasi dan perlambatan yang disinkronkan membantu meningkatkan stabilitas perjalanan dan mengurangi kejut mekanis.

Untuk Tower Crane Swing

CH530 menawarkan start, stop, dan perubahan arah yang mulus. Hal ini membantu mengurangi getaran struktural dan dampak mekanis selama operasi berputar.

Untuk Winches dan Mining Lifts

Kontrol vektor loop tertutup, torsi awal yang tinggi, dan koordinasi rem yang dapat diandalkan memberikan kontrol yang ditingkatkan untuk transportasi vertikal beban berat.

Komunikasi dan Pilihan Ekspansi

Komunikasi Modbus RTU termasuk sebagai standar untuk koneksi ke PLC, HMI, dan sistem kontrol industri.

Pilihan komunikasi berikut tersedia sesuai dengan kebutuhan proyek:

• Modbus TCP
• CANbuka
• PROFINET
• EtherCAT

Opsional kartu encoder tambahan, kartu resolver, kartu komunikasi, dan modul ekspansi I / O juga tersedia.dan persyaratan otomatisasi.

Konfigurasi sistem rem

Model CH530 dari 0,75kW hingga 90kW tersedia dengan unit rem bawaan, mengurangi jumlah komponen eksternal dan menghemat ruang kabinet kontrol.

Model dari 110kW sampai 710kW dirancang untuk digunakan dengan unit rem eksternal yang cocok.waktu decelerasi, siklus operasi, dan tugas pengereman yang diperlukan.

VEIKONG dapat membantu pelanggan dengan resistor rem dan pilihan unit rem sesuai dengan aplikasi yang sebenarnya.

Mengapa Pilih VEIKONG?

Solusi Pengendalian Crane Khusus

CH530 dikembangkan khusus untuk peralatan angkat dan mengintegrasikan fungsi crane penting ke dalam satu platform penggerak.

Tim Teknis yang berpengalaman

Tim teknis dan manajemen VEIKONG memiliki pengalaman lebih dari 20 tahun dalam kontrol drive industri dan aplikasi motor.

Pilihan Produk yang luas

Rating daya dari 0,75kW hingga 710kW tersedia untuk angkat kecil, derek tugas menengah, dan sistem angkat industri besar.

Manajemen Kualitas yang Dapat Diandalkan

VEIKONG menerapkan prosedur kontrol kualitas yang ketat selama pengembangan produk, pemeriksaan komponen, perakitan, pengujian fungsional, dan pemeriksaan akhir.

Dukungan Aplikasi

Tim teknis kami dapat membantu dengan pemilihan drive, motor yang cocok, kabel, pengaturan parameter, pemilihan sistem rem, komisi, dan analisis kesalahan.

Konfigurasi Fleksibel

Keypad, kartu komunikasi, kartu encoder, modul I/O, unit rem, dan resistor rem yang berbeda dapat dipilih sesuai dengan kebutuhan proyek.

Layanan Pasca Penjualan Global

VEIKONG menyediakan dukungan teknis jarak jauh, bantuan pemecahan masalah, dan garansi produk 24 bulan untuk pelanggan internasional.
