Kapasitas tinggi 256k TI DSP untuk respon yang lebih cepat dan akurasi yang lebih tinggi dalam VFD530 untuk PMSM Inverter

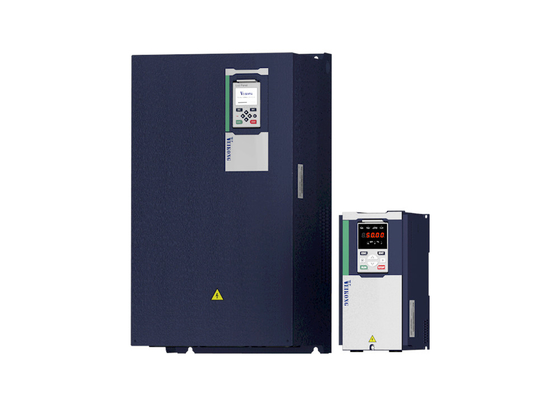

  • High Capacity 256k TI DSP for Faster Response and Higher Accuracy in VFD530 for PMSM Inverter

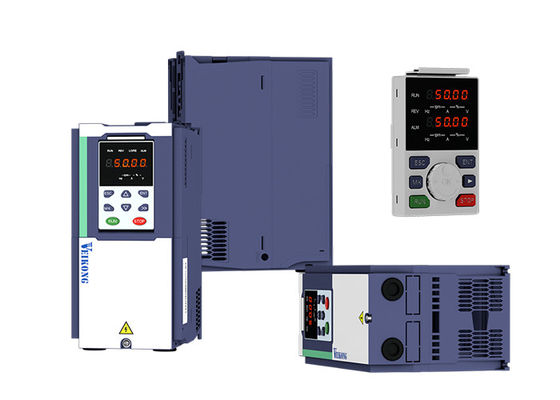

  • High Capacity 256k TI DSP for Faster Response and Higher Accuracy in VFD530 for PMSM Inverter

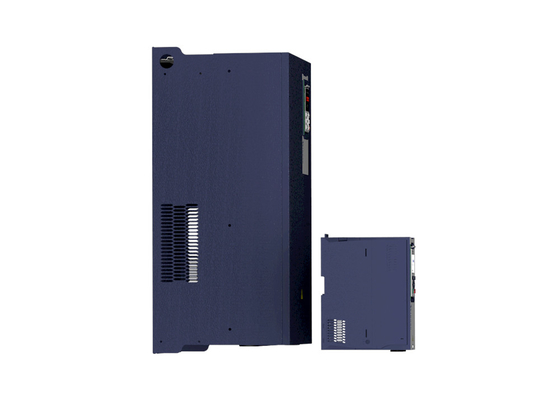

  • High Capacity 256k TI DSP for Faster Response and Higher Accuracy in VFD530 for PMSM Inverter

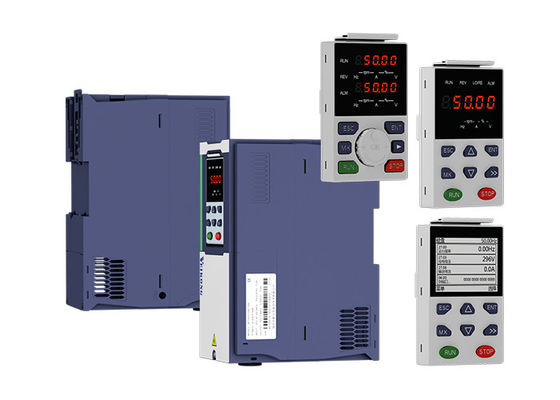

  • High Capacity 256k TI DSP for Faster Response and Higher Accuracy in VFD530 for PMSM Inverter
  • High Capacity 256k TI DSP for Faster Response and Higher Accuracy in VFD530 for PMSM Inverter
Tempat asal Cina
Nama merek VEIKONG
Sertifikasi CE
Nomor model PKS530
Kuantitas min Order 1
Harga negotiable
Kemasan rincian daya kurang dari 45kw menggunakan Karton, mulai dari 45kw menggunakan kasus Kayu
Waktu pengiriman 3 hari, tergantung pada jumlah pesanan
Syarat-syarat pembayaran L/C, T/T, Western Union
Menyediakan kemampuan 15000 pcs per Bulan
Detail produk
Nama produk PMSM Inverter Kekuatan 10HP/7.5KW
Beban Motor Sinkron Magnet Permanen Keypad LCD+LED+keypad antar-jemput
Mode Kontrol vf/vektor loop terbuka/vektor loop tertutup Frekuensi HINGGA 3000HZ
Warna Biru tua Periode Jaminan 18 bulan atau lebih
OEM Didukung Merek Veikong
asli Cina
Menyoroti

PMSM Motor 10 Hp Vfd Drive

,

Motor Sinkron 10 Hp Vfd Drive

,

7.5kw Vfd Drive
Deskripsi Produk
380V 7.5kw 10hp VFD Konverter untuk PMSM Motor Synchronous Motor

VEIKONG jual panas VFD

VFD500M adalah kontrol vektor kinerja tinggi mini vfd

VFD500 adalah kinerja tinggi vfd umum

VFD550 adalah vfd khusus berkinerja tinggi dengan kontrol posisi.

VFD530 adalah vfd khusus berkinerja tinggi dengan fungsi angkat, mendukung 2 PID, mendukung motor sinkron dan asinkron

VFD500-PV adalah inverter pompa surya.

VFD510 adalah Inverter IP65


Fitur VFD530:
VFD530 kami diperbarui dari VFD500 (inverter kinerja tinggi)

Mendukung motor asinkron & sinkron.
Frekuensi keluar hingga 3000HZ.
Sampai 200% torsi awal pada 0HZ.
Kapasitas tinggi 256k TI DSP dengan respons yang lebih cepat dan akurasi yang lebih tinggi.
Mekanisme logika rem khusus untuk crane dan hoist
Peningkatan rem fluks magnetik
Dukungan 2 PID loop untuk HVAC
Kapasitas tinggi 256k TI DSP untuk respon yang lebih cepat dan akurasi yang lebih tinggi dalam VFD530 untuk PMSM Inverter 0

Modus kontrol VFD530:


Pengendalian Modus kontrol

Kontrol V/f

Kontrol vektor fluks tanpa sensor tanpa kartu PG ((SVC)

Kontrol vektor fluks kecepatan sensor dengan kartu PG (VC)
Modus operasi Kontrol kecepatan, kontrol torsi (SVC dan VC)
Jangkauan kecepatan

1Peraturan Menteri Perdagangan

1(SVC)

11000 (VC)
Keakuratan kontrol kecepatan

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)
Kecepatan respons

5Hz ((V/f)

20Hz (SVC)

50Hz ((VC)
rentang frekuensi

0.002000.00Hz(V/f)

0.00 ¢200.00Hz(SVC)

0.00 ¢ 400 Hz(VC)
Resolusi frekuensi input

Pengaturan digital: 0,01 Hz

Pengaturan analog: frekuensi maksimum x 0,1%
Torsi start

150%/0,5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)
Keakuratan kontrol torsi

SVC:dalam 5Hz10%,di atas 5Hz5%

VC:30,0%
Kurva V/f

Jenis kurva V / f: garis lurus, multipoint, fungsi daya, pemisahan V / f;

Dukungan peningkatan torsi: peningkatan torsi otomatis (pengaturan pabrik), peningkatan torsi manual
Ramp pemberian frekuensi

Mendukung akselerasi dan perlambatan linear dan kurva S;

4 kelompok waktu akselerasi dan decelerasi, rentang pengaturan 0,00s ~ 60000s
Kontrol tegangan bus DC

Kontrol stall overvoltage: Batasi produksi tenaga motor dengan menyesuaikan frekuensi output untuk menghindari melewatkan kesalahan tegangan;



Kontrol stall di bawah tegangan: mengontrol konsumsi daya motor dengan menyesuaikan frekuensi output untuk menghindari kegagalan yaw



VdcMax Control: Batasi jumlah daya yang dihasilkan oleh motor dengan menyesuaikan frekuensi output untuk menghindari over-voltage trip;

Kontrol VdcMin: Mengontrol konsumsi daya motor dengan menyesuaikan frekuensi output, untuk menghindari kesalahan jump undervoltage
Frekuensi pembawa 1kHz 12kHz ((Berbeda-beda tergantung pada jenisnya)
Metode memulai Memulai langsung (bisa ditumpuk rem DC); kecepatan pelacakan memulai
Metode Stop Hentikan perlambatan (bisa ditumpuk dengan pengereman DC); bebas untuk berhenti
Fungsi kontrol utama Kontrol jog, kontrol droop, hingga 16 kecepatan operasi, menghindari kecepatan berbahaya, operasi frekuensi ayunan, akselerasi dan decelerasi waktu beralih, pemisahan VF, over excitation braking,kontrol PID proses, fungsi tidur dan bangun, built-in logika PLC sederhana, terminal Input dan output virtual, built-in unit delay, built-in unit perbandingan dan unit logika, cadangan parameter dan pemulihan,catatan kesalahan yang sempurna, kesalahan reset, dua kelompok parameter motor bebas switching, perangkat lunak swap kabel output, terminal UP / DOWN




Instruksi seri produk:



Model

Kapasitas daya

(KVA)

arus masuk

(A)

 Arus keluaran ((A)

Motor yang dapat disesuaikan

(KW)

 Ukuran Unit rem
Beban berat Beban ringan
Tiga fase: 380-480V,50/60Hz
VFD530-R75GT4B 1.5 3.4 2.5 4.2 0.75 Ukuran A Internal
VFD530-1R5GT4B 3 5 4.2 5.6 1.5
VFD530-2R2GT4B 4 5.8 5.6 9.4 2.2
VFD530-4R0G/5R5PT4B 5.9 10.5 9.4 13.0 3.7
VFD530-5R5G/7R5PT4B 8.9 14.6 13.0 17.0 5.5 Ukuran B
VFD530-7R5G/011PT4B 11 20.5 17.0 23.0 7.5
VFD530-011G/015PT4B 17 26.0 25.0 31.0 11 Ukuran C Internal
VFD530-015G/018PT4B 21 35.0 32.0 37.0 15
VFD530-018G/022PT4B 24 38.5 37.0 45.0 18.5 Ukuran D
VFD530-022G/030PT4B 30 46.5 45.0 57.0 22
VFD530-030G/037PT4 40 62.0 60.0 75.0 30 Ukuran E pilihan
VFD530-037G/045PT4 50 76.0 75.0 87.0 37
VFD530-045G/055PT4 60 92.0 90.0 110.0 45 Ukuran F
VFD530-055G/075PT4 75 113.0 110.0 135.0 55
VFD530-075G/090PT4 104 157.0 152.0 165.0 75 Ukuran G
VFD530-090G/110PT4 112 170.0 176.0 210.0 90 Bagian luar
VFD530-110G/132PT4 145 220.0 210.0 253.0 110 Ukuran H
VFD530-132G/160PT4 170 258.0 253.0 304.0 132 Ukuran I
VFD530-160G/185PT4 210 320.0 304.0 360.0 160
VFD530-185G/200PT4 245 372.0 360.0 380.0 185 Ukuran J
VFD530-200G/220PT4 250 380.0 380.0 426.0 200
VFD530-220G/250PT4 280 425.0 426.0 465.0 220 Ukuran K
VFD530-250G/280PT4 315 479.0 465.0 520.0 250
VFD530-280G/315PT4 350 532.0 520.0 585.0 280 Ukuran L
VFD530-315G/355PT4 385 585.0 585.0 650.0 315
VFD530-355G/400PT4 420 638.0 650.0 725.0 355 Ukuran M
VFD530-400G/450PT4 470 714.0 725.0 820.0 400
VFD530-450G/500PT4 530 800.0 820.0 / 450 Ukuran N
VFD530-500G/560PT4 580 880.0 900.0 / 500
VFD530-560G/630PT4 630 950.0 980.0 / 560 Ukuran O
VFD530-630GT4 710 1080 1120. / 630 Ukuran O
VFD530-710GT4 790 1200 1260 / 710 Ukuran O
Fase tunggal: 220V, 50/60HZ
VFD530-R40GS2 1.3 6.0 3.2 5.6 0.4 Ukuran A Dibangun
VFD530-R75GS2 2.4 11.0 5.6 8.0 0.75 Ukuran A
VFD530-1R5GS2 3.5 15.0 8.0 10.6 1.5 Ukuran A
VFD530-2R2GS2 5.5 25.0 10.6 14.0 2.2 Ukuran A
VFD530-4R0GS2 7.7 35.0 17.0 23.0 4.0 Ukuran B
VFD530-5R5GS2 8.9 53.0 25.0 31.0 5.5 Ukuran C
VFD530-7R5GS2 11 67.0 32.0 37.0 7.5 Ukuran C




Aplikasi VEIKONG VFD:

Kapasitas tinggi 256k TI DSP untuk respon yang lebih cepat dan akurasi yang lebih tinggi dalam VFD530 untuk PMSM Inverter 1







VEIKONG VFD menggantikan merek terkenal

Kapasitas tinggi 256k TI DSP untuk respon yang lebih cepat dan akurasi yang lebih tinggi dalam VFD530 untuk PMSM Inverter 2







Kapasitas tinggi 256k TI DSP untuk respon yang lebih cepat dan akurasi yang lebih tinggi dalam VFD530 untuk PMSM Inverter 3

Kontrol motor sinkron:

17 kontrol motor sinkron kelompok
P17.00 Mode identifikasi posisi awal

0Pengujian denyut nadi

1Injeksi frekuensi tinggi

 1 ★
P17.01 Arus identifikasi posisi awal 50%~180% 100% ★
P17.03 Definisi zona kecepatan rendah 00,1% ~ 60,0% 100,0% ★
P17.07 Amplitudo injeksi frekuensi tinggi

5% ~ 50,0%

Untuk amplitudo injeksi sinyal frekuensi tinggi, semakin besar nilai yang ditetapkan, semakin tinggi akurasi identifikasi posisi, tetapi semakin besar kebisingan motor.Nilai yang ditetapkan harus sedikit mungkin ketika akurasi memenuhi persyaratan.

 200,0% ☆
P17.11 Mode operasi pada kecepatan rendah di SVC

0: cara normal

1: Operasi injeksi frekuensi tinggi

 0 ★
P17.12 Tidak ada arus beban pada kecepatan rendah di SVC 00,0% 100,0% 20% ☆
P17.13 Tidak ada arus beban pada kecepatan tinggi di SVC 0.0% 50.0% 20,0% ☆
P17.18 Pengendalian MTPA

0: cacat

1:mungkin

MTPA adalah kontrol rasio torsi arus maksimum. Mengaktifkan MTPA dapat mengurangi arus motor ketika SVC dan VC berjalan di bawah beban.

 0 ☆
P17.19 Waktu pengaturan kontrol MTPA Semakin kecil nilai set, semakin cepat MTPA akan bertindak, itu akan menyebabkan osilasi arus jika nilai set terlalu kecil 0.500 ☆




Daftar distribusi parameter VFD530



Klasifikasi Kelompok parameter Halaman
Parameter umum 00Fungsi dasar Halaman 39
01:Pilihan sumber frekuensi Halaman 41
02Mulai dan berhenti Halaman 47
03:Ramp dan kurva S Halaman 51
04: Input analog dan pulsa Halaman 53
05:Output analog dan pulsa Halaman 57
06:Input digital multi-fungsi (DI) Halaman 58
07: Multi-fungsi output digital (DO) Halaman 61
08:Pengaturan output digital Halaman 64
Kontrol motor 10:Tipe pengkode Halaman 67
11:Motor1 parameter Halaman 69
12:Motor1 VFcontrol parameter Halaman 71
13:Parameter kontrol vektor Motor1 Halaman 75
14Peraturan torsi Halaman 77
16Kontrol penghematan energi Halaman 78
17:Sinkron kontrol motor Halaman 79
Tampilan dan perlindungan 20:Parameter yang didefinisikan pengguna Halaman 80
21:Keypad dan display Halaman 82
22:Konfigurasi AC Drive Halaman 84
23:Pengaturan fungsi perlindungan drive Halaman 87
24:Parameter perlindungan motor Halaman 90
25:Parameter pelacakan kesalahan Halaman 92
26:Parameter pencatatan kesalahan Halaman 92
27:Parameter pemantauan Halaman 94
Komunikasi 30:Komunikasi Modbus Halaman 95
  31:Mampumembuka komunikasi Halaman 97
Aplikasi 40:Fungsi PID Proses Halaman 97
41Fungsi Tidur Halaman 104
42:PLC sederhana Halaman 105
43:Unit penundaan yang dapat diprogram Halaman 107
44:Komparator dan unit logika/kontroler Halaman 109
45:Multifunction counter Halaman 113
Motor 2 60:Parameter dasar motor2 Halaman 115
61:Motor2 parameter Halaman 115
62:Parameter kontrol VF Motor2 Halaman 115
63:Parameter kontrol vektor motor2 Halaman 115
